CSR-IN 高精度定位窄波测速雷达


CSR-IN高精度定位窄波测速雷达是北京川速微波科技有限公司推出的划时代革命性的卡口测速雷达产品。采用先进的微波定位与测速技术,结合十年交通雷达应用经验,首创精确测速加高精度定位概念,实现卡口车辆触发位置精准一致。

Ø  产品功能

² 高精度定位窄波测速雷达依据多普勒原理和微波调频设计技术,能精确实时测量目标车辆的速度,同时能给抓拍相机提供精确的触发信号,使得不同速度、不同大小的车辆在相同的位置触发抓拍图像。

² 高精度定位窄波测速雷达还具有双向触发(抓拍逆行车辆)、头尾触发、车辆计数、车长信息等实用功能。优化的系统设计和处理方法使得高精度定位测速雷达具有最佳的低速性能并可适用于连车和拥堵路况,抓拍率更高。

Ø  产品特点

² 99%以上的抓拍率。

² 18-28米可设定精确触发位置。

² ±0.5米内精确触发位置范围。

Ø  典型应用和效果

雷达与抓拍相机配合,使用龙门架或倒F杆,安装于车道正上方位置,实现单车测速卡口功能。雷达对小轿车、公交和SUV等型,都有很好的抓拍一致性。

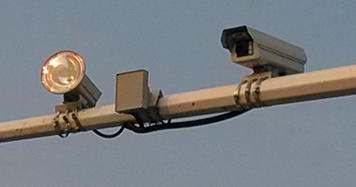

雷达安装图



雷达效果图



天线类型

平板型微带阵列天线

工作中心频率

24.15 GHz

中心频率偏离误差

≤±40MHz

天线波束宽度

4.5°× 5.5°

触发一致性

≤ ± 0.5m

抓拍率

>99%

测速范围

2400km/h

测速精度

-10km/h

反应时间

≤ 25ms

工作温度范围

-40ºC+85ºC

工作湿度范围

5%RH95%RH

电源

(930)V DC

尺寸

210mm×172mm×50mm

通信接口

全双工RS232或半双工RS485
