CSR-TMK双天线动基机车测速雷达采用多普勒雷达测速原理,适用于高铁、城铁、铁路、地铁、轻轨及道路等不同的现场测速环境,测速准确、工作可靠、实时性好、安装方便、坚固耐用,是行驶测速及检验测速的理想工作器具。
雷达测速是一种直接测量速度的方法,可以直接得到实时的行驶速度,不需要通过车轮转速来间接测量。车辆行驶时,根据多普勒频移效应原理,在发射波和反射波之间产生频差,通过测量频差可以计算出实时的行驶速度。双天线雷达测速适用于测量对象和测量环境复杂的现场测速,能够消除安装误差及抑制环境混叠信号的影响,测量准确、可靠。
Ø 产品特点
该雷达属完全自主研发产品,并通过严格检测,工作稳定,结合雷达功能具有以下几个特点:
² 双天线设计。
² 误差角度自动修正。
² 5~500km/h测速范围。
² 雨雪天气能够正常使用。
² 能够适应高温和低温环境下工作(冬天和夏天)。
² 能够适应不同地形,比如山地,平原等。
Ø 应用范围
1.铁路道口,铁路货场龙门吊,此种铁路没有枕木,两根钢轨之间是水泥地。
2.铁路钢轨之间的枕木是水泥砖质的。
3.铁路钢轨之间的枕木是木制的。
Ø 典型应用

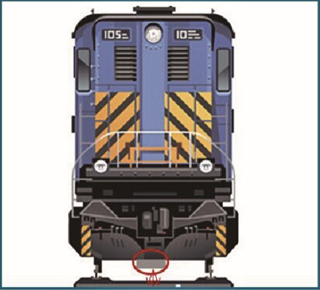

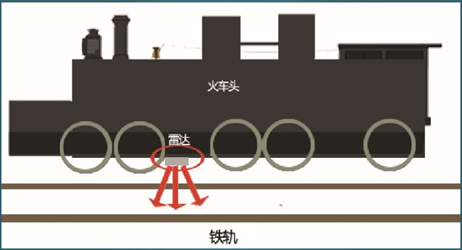

该雷达安装于机车底部,随机车运动过程中实时测量机车相对地面的瞬时绝对速度。
工作频率 |
24.15GHz |
工作模式 |
CW |
速度范围 |
(5~500)km/h |
速度精度 |
±0.4 km/h(<100 km/h) ±0.4%(≥100 km/h) |
工作电压 |
(9~26)V DC |
功耗 |
≤6 W |
工作温度 |
-40ºC~+85ºC |
工作湿度 |
5% RH~95%RH |
防水等级 |
IP67 |
通信接口 |
RS485 |
重量 |
10kg(固定型),2kg(轻便型) |
尺寸 |
400mm×200mm×178mm(固定型) 245mm×125mm×147mm(轻便型) |
